Indices, Aurora et Greyline

Indices utiles (rappel)

Trois familles d’indicateurs aident à contextualiser la propagation HF:

• SFI (flux solaire): proxy de l’activité solaire,
• K et A: indicateurs d’activité géomagnétique et de perturbations du champ magnétique terrestre,
• Aurora: activité autour des pôles, pouvant dégrader des trajets polaires.

Lecture rapide des indices dans la sidebar

En bas de la colonne gauche, trois barres horizontales affichent en permanence les valeurs SFI, K et A avec un code couleur :

Couleur	Signification
🟢 Vert	Favorable à la propagation
🟠 Orange	Propagation moyenne
🔴 Rouge	Défavorable à la propagation

Si les trois indicateurs sont rouges simultanément, les conditions de propagation sont globalement mauvaises. La date et heure de mise à jour sont visibles au survol du point d’interrogation associé.

Page détaillée des indices (clic sur la zone SFI/K/A)

Un clic sur la zone des trois indicateurs ouvre une page complète organisée en trois parties.

Carte de synthèse propagation

Un graphique en deux dimensions positionne deux points selon les valeurs actuelles de SFI, K et A :

• Axe vertical : SFI (flux solaire)
• Axe horizontal bas : indice A (croissant = plus pénalisant)
• Axe horizontal haut : indice K (de 1 à 5 sur le graphique)

Les zones du graphique indiquent la qualité de propagation : Excellent, Good, Poor, Bad, jusqu’à Storm (blackout radio). Un bouton Last Two Days rejoue l’animation des deux points sur l’historique des 48 dernières heures.

Historique 2 jours

Trois graphiques distincts présentent l’évolution récente du SFI, de l’A Index et du Kp Index sur les deux derniers jours, avec leurs valeurs horodatées.

Prédiction solaire 27 jours

Trois graphiques de prévision sur 27 jours : Radio Flux (10,7 cm), A Index et Kp Index. Cette projection permet d’anticiper les périodes favorables ou perturbées à venir.

Aurora: impact radio pratique

Lors d’épisodes géomagnétiques, des trajets traversant les hautes latitudes peuvent être perturbés:

• absorption accrue,
• instabilités, fading,
• ouvertures/fermetures rapides.

Dans HamDXMap, la couche Aurora permet de visualiser une estimation de l’activité autour des pôles.

Greyline (passages jour/nuit)

Les transitions jour/nuit peuvent offrir des conditions particulièrement favorables sur certains trajets.

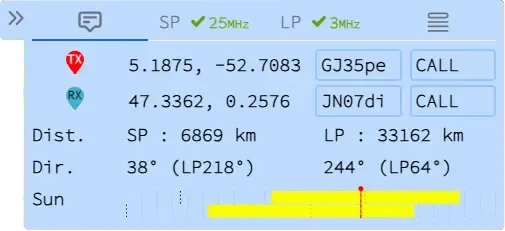

HamDXMap affiche un bargraphe “Soleil” pour TX et RX:

• 24h UTC sur l’axe,
• zones de jour/nuit,
• position du moment présent,
• repère du midi local en pointillé,
• repère du minuit local en pointillé.
• repère rouge de l’heure actuelle.

Objectif: voir en un coup d’œil si les deux stations sont en jour, en nuit, ou en transition.

La zone de nuit est représentée sur les cartes par un calque foncé semi-transparent.
