Pilotage du transceiver (OmniRig)

HamDXMap permet de piloter directement votre transceiver : cliquer sur une fréquence dans l’application envoie instantanément la commande de syntonisation à votre poste. Cette fonction repose sur deux logiciels Windows à installer : OmniRig et HOB (HamDXMap OmniRig Bridge).

Architecture

Transceiver ↔ (câble COM/USB-CAT) ↔ OmniRig ↔ (WebSocket) ↔ HOB ↔ HamDXMap

• OmniRig — pilote le transceiver via le port série (CAT). Il gère les protocoles CI-V, Kenwood, Yaesu, etc.
• HOB — pont WebSocket entre OmniRig et HamDXMap. Il tourne en arrière-plan dans le systray Windows et expose OmniRig sur ws://localhost:8084/.

Prérequis

Cette fonction est Windows uniquement. OmniRig et HOB doivent tourner sur le même PC que le navigateur affichant HamDXMap.

---

Étape 1 — Installer et configurer OmniRig

Télécharger OmniRig sur dxatlas.com/OmniRig et l’installer.

Une fois installé, ouvrir OmniRig et configurer l’onglet Rig 1 :

Sélection du modèle de transceiver

Choisir votre modèle de transceiver dans la liste déroulante (Icom, Kenwood, Yaesu, Elecraft, etc.).

Configuration du port COM

Renseigner les paramètres du port série selon les spécifications de votre TRX :

• Port — port COM du câble CAT (ex. COM3)
• Baud rate — vitesse de communication (ex. 9600, 19200…)
• Data bits, Stop bits, Parity, RTS, DTR — selon le manuel de votre TRX

Cliquer OK et vérifier que le statut indique “Connected”.

---

Étape 2 — Installer et configurer HOB

Télécharger HOB (HamDXMap OmniRig Bridge) : HamDXMap-OmniRigBridge.zip

Installation :

1. Dézipper HamDXMap-OmniRigBridge.zip dans un dossier de votre choix : l’archive contient un dossier HamDXMap-OmniRigBridge avec deux fichiers, le programme HamDXMap-OmniRigBridge.exe et sa bibliothèque Newtonsoft.Json.dll (à garder dans le même dossier)
2. Lancer HamDXMap-OmniRigBridge.exe
3. Une icône apparaît dans le systray (zone de notification, près de l’horloge)
4. Si Windows Firewall demande une autorisation → Autoriser
5. Optionnel : clic droit depuis un explorateur de fichier sur le fichier HamDXMap-OmniRigBridge.exe → “Envoyer vers” → “Bureau (créer un raccourci)”

Windows ou votre antivirus signale le programme

Cela peut arriver, et ce n’est pas anormal pour un outil de ce type. HOB est un petit programme non signé (il n’a pas de certificat de signature de code, qui est payant) et peu téléchargé : Windows SmartScreen et certains antivirus se méfient par défaut de tout programme encore inconnu. De plus, HOB fait précisément ce que les antivirus surveillent : il dialogue avec un autre logiciel (OmniRig) et ouvre un port réseau local pour parler à votre navigateur. Une alerte « générique » ou « heuristique » est donc un faux positif fréquent, et non la preuve d’un problème.

Ce que HOB fait, et ne fait pas

• Il écoute uniquement sur votre propre PC (localhost, port 8084) : ce port n’est accessible ni depuis votre réseau local, ni depuis Internet.
• Il dialogue avec OmniRig et avec le navigateur de votre PC, et lance OmniRig s’il n’est pas démarré.
• Il ne contacte aucun serveur sur Internet et ne transmet aucune donnée.
• L’option Start with Windows est facultative et désactivée par défaut : si vous la cochez, HOB ajoute un raccourci dans le dossier de démarrage de Windows (décochée, il le retire).

Vérifier le fichier avant de l’exécuter

1. Comparer l’empreinte (SHA-256). Dans PowerShell, dans le dossier du téléchargement :

   Get-FileHash .\HamDXMap-OmniRigBridge.zip -Algorithm SHA256

   Le résultat doit être identique à l’empreinte publiée ci-dessous. S’il diffère, n’ouvrez pas le fichier : retéléchargez-le depuis cette page.

   Version 1.0.0.2 (26 octobre 2026) :

   Fichier	SHA-256
   HamDXMap-OmniRigBridge.zip (247 210 octets)	80836bb71df33f820e08573d8abc5e1b11e0d6ba05840fe493e4415d8b94008b
   HamDXMap-OmniRigBridge.exe (dans l’archive)	c6015e40f4d2f22cc34a6ff6f854eeb2e54201f238063e9d3febc1284484c9e6
   Newtonsoft.Json.dll (dans l’archive)	575e30f98e4ea42c9e516edc8bbb29ad8b50b173a3e6b36b5ba39e133cce9406

2. Faire analyser le fichier par VirusTotal : envoyez le zip, ou collez son empreinte dans la barre de recherche. Le site le fait examiner par plusieurs dizaines d’antivirus. Vous pouvez consulter le rapport de cette version.

   Au 26 octobre 2026, 1 moteur sur 67 signale cette version comme malveillante.

   Un petit programme non signé peut recevoir une ou deux alertes génériques de moteurs peu répandus. Un nom qui contient susgen (suspicious generic), Heur, Generic ou Suspicious désigne une détection heuristique, fondée sur le comportement général d’un programme non signé et peu connu, et non l’identification d’un logiciel malveillant précis : c’est typique d’un faux positif. En revanche, si de nombreux moteurs reconnus signalent un nom de logiciel malveillant précis, n’utilisez pas le fichier et écrivez-moi.

Si Windows SmartScreen bloque l’ouverture (« Windows a protégé votre ordinateur ») : Informations complémentaires puis Exécuter quand même, après avoir vérifié l’empreinte. Un fichier téléchargé est marqué comme provenant d’Internet : clic droit sur le zip → Propriétés → cocher Débloquer → OK, puis dézippez.

Si votre antivirus met le fichier en quarantaine : une fois la vérification faite, restaurez-le et ajoutez le dossier de HOB aux exclusions (Sécurité Windows → Protection contre les virus et menaces → Gérer les paramètres → Exclusions). Vous pouvez aussi signaler le faux positif à l’éditeur : Microsoft et la plupart des éditeurs ont un formulaire.

Note

HOB est facultatif : HamDXMap fonctionne parfaitement sans lui. Seul le pilotage du transceiver depuis la carte en dépend. Si un doute subsiste, vous pouvez simplement ne pas l’installer.

Fenêtre de configuration HOB

Clic droit sur l’icône HamDXMap OmniRig Bridge dans le systray, puis Settings… → ouvrir la fenêtre de configuration :

Paramètre	Valeur recommandée	Description
WebSocket Port	8084	Port sur lequel HOB expose OmniRig (doit correspondre au port configuré dans HamDXMap)
OmniRig Rig	1 ou 2	Rig OmniRig à utiliser (Rig 1 dans la majorité des cas)
Poll Interval (ms)	100	Fréquence d’interrogation du TRX (100 ms = 10×/seconde)
Auto-start server on launch	✅ Coché	Démarre le serveur WebSocket automatiquement au lancement de HOB

Une fois configuré, le statut en vert confirme la connexion :

• Server: ws://localhost:8084/
• OmniRig: connected (Rig 1)

Cliquer Save puis Hide pour replier la fenêtre dans le systray.

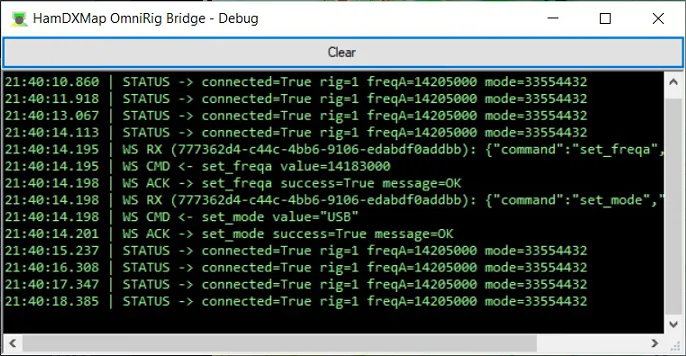

Fenêtre Debug HOB

En cas de problème de connexion, clic droit sur l’icône systray → Debug ouvre une fenêtre de logs en temps réel affichant les échanges entre HOB, OmniRig et HamDXMap.

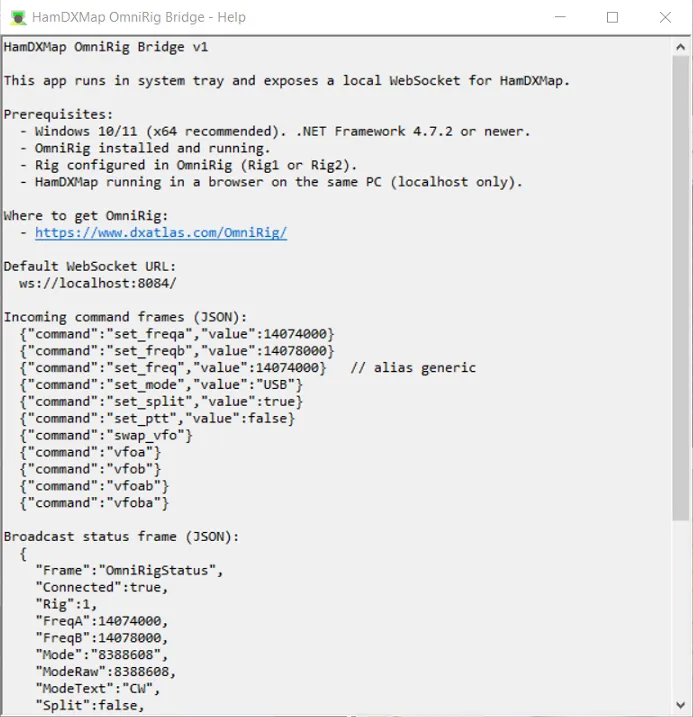

Aide HOB

Clic droit sur l’icône systray → Help ouvre la page d’aide intégrée décrivant le fonctionnement de HOB et les étapes d’installation.

---

Étape 3 — Configurer HamDXMap

Dans la sidebar gauche de HamDXMap, ouvrir General Settings et renseigner le port OmniRig :

Le port doit correspondre à celui configuré dans HOB (par défaut 8084).

Lancez la connexion en cochant la case “Enable OmniRig”.

Autorisation d’accès au réseau local

À l’activation, votre navigateur peut afficher une demande d’autorisation du type « accéder à d’autres applications et services sur cet appareil » ou « accéder au réseau local ». C’est normal : HamDXMap se connecte à HOB, qui tourne en local sur votre machine (localhost). Cliquez sur Autoriser pour que le pilotage du transceiver fonctionne.

Cette demande provient d’une évolution récente des navigateurs (politique de sécurité d’accès au réseau local) et non de HamDXMap : la connexion locale n’a pas changé, c’est le navigateur qui demande désormais confirmation. Le message peut réapparaître à chaque rechargement tant que l’autorisation n’est pas accordée de façon persistante.

---

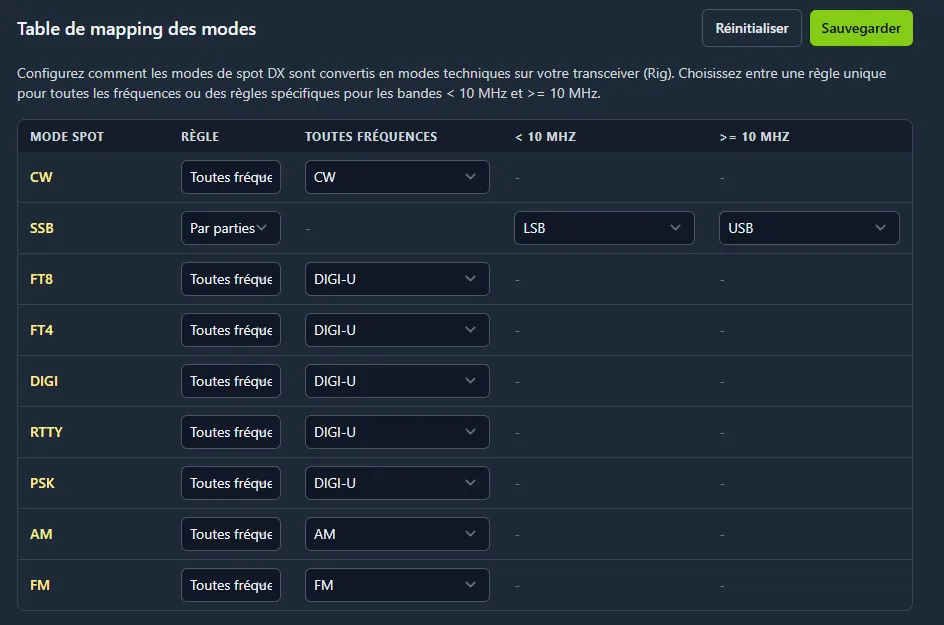

Mapping des modes OmniRig

La page Mapping OmniRig (accessible depuis le menu profil → Mapping OmniRig) permet de configurer la conversion entre les modes des spots DX-Cluster et les modes techniques de votre TRX.

Pour chaque mode de spot (CW, SSB, FT8, FT4, RTTY…), vous définissez le mode OmniRig correspondant. La règle SSB peut être scindée selon la fréquence :

• < 10 MHz → LSB
• ≥ 10 MHz → USB

---

Utilisation

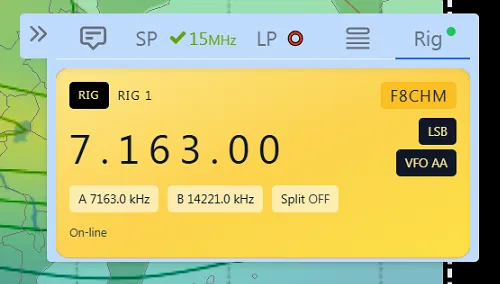

Afficheur Rig

Une fois connecté, l’afficheur Rig apparaît en haut à droite du panneau principal. Il indique en permanence la fréquence VFO active et le mode de votre transceiver.

Piloter le transceiver

Il existe plusieurs manière de piloter le TRX.

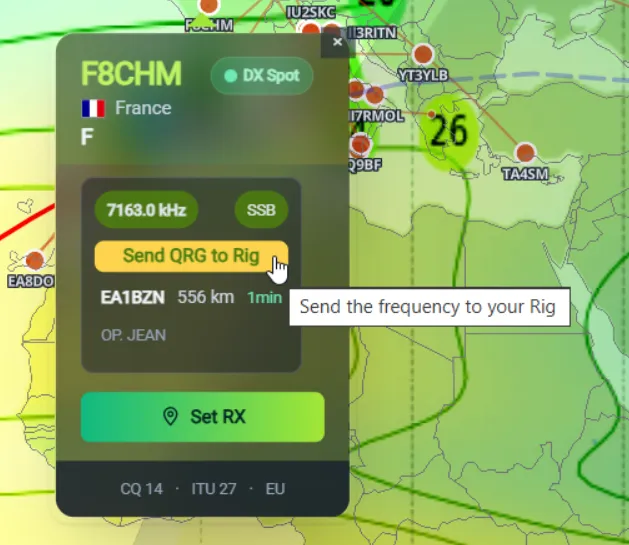

1. Cliquer sur la fréquence d’un spot dans le popup de la carte envoie directement la commande de syntonisation à votre TRX via OmniRig.

Le TRX se cale sur la fréquence et le mode du spot.

2. La même action est disponible depuis la liste du panneau DX-Cluster :

3. Le TRX est également pilote par double clic sur une ligne de spot (Onglet Realtime ou All spots du Dx-cluster) ou sur l’indicatif du Graphic Band

Conseils d’usage

• Laisser HOB en auto-start pour qu’il soit disponible dès l’ouverture de Windows.
• Le bouton Open OmniRig dans HOB permet d’ouvrir directement la configuration OmniRig sans chercher l’application dans le menu Démarrer.
• En cas de déconnexion, cliquer Restart Server dans HOB suffit généralement à rétablir la connexion.

Voir aussi

• Réglages — paramètre port OmniRig dans General Settings
• DX-Cluster — cliquer un spot pour piloter le TRX
• Win-Test — alternative via gateway wtSock (spots + QSOs + VFO)
