Log Analysis
Log Analysis est l’outil d’analyse de logs radio intégré à HamDXMap. Il permet d’importer un fichier ADIF, de visualiser vos QSOs sur la carte mondiale, de les rejouer dans le temps, et de croiser chaque liaison avec les conditions de propagation MUF/FoF2 réelles au moment du QSO.
Accéder à Log Analysis
Section intitulée « Accéder à Log Analysis »Dans la sidebar gauche, cliquer sur Log Analysis. L’outil s’ouvre dans la zone principale de l’interface.
Importer un fichier ADIF
Section intitulée « Importer un fichier ADIF »Glisser-déposer votre fichier .adi ou .adif dans la zone prévue, ou utiliser le bouton de sélection de fichier. HamDXMap charge les QSOs et les affiche après quelques secondes à dizaines de seconde sur la carte, en fonction de la taille de votre log.
Visualisation des QSOs sur la carte

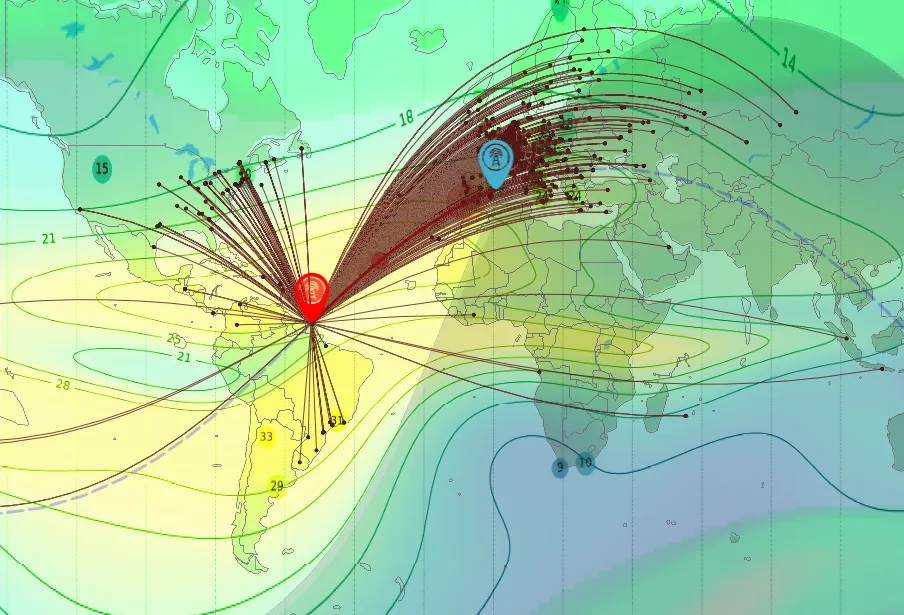

Section intitulée « Visualisation des QSOs sur la carte »Chaque QSO est représenté par une ligne TX→RX sur la carte, avec les marqueurs de position de votre station (TX) et du correspondant (RX). La répartition géographique permet d’identifier en un coup d’œil les zones actives et les bandes ouvertes pendant votre session.

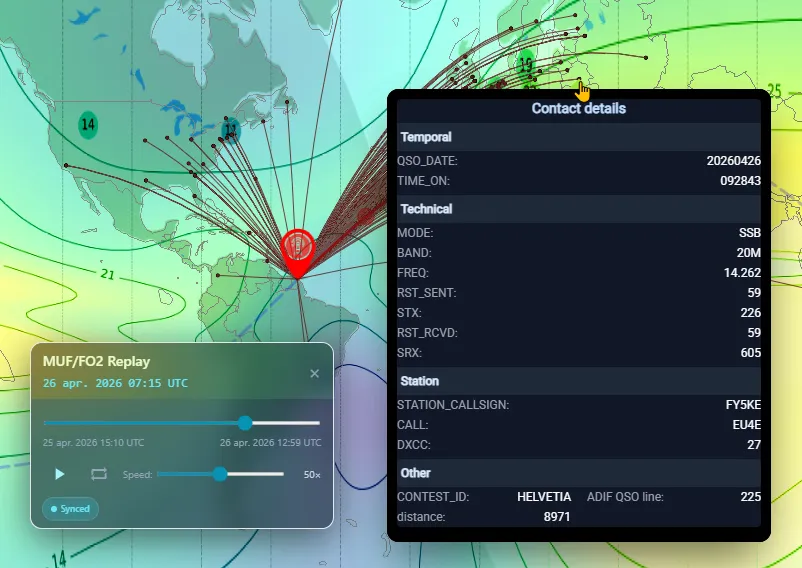

Au survol d’un point, un popup affiche les détails du QSO : indicatif du correspondant, bande, mode, heure UTC et RST notamment.
Replay des QSOs
Section intitulée « Replay des QSOs »Le bouton Play lance le replay chronologique de vos QSOs sur la carte. Les liaisons s’affichent une par une dans l’ordre du log, permettant de revivre la session.

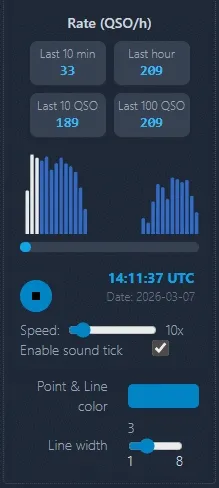

Le bandeau de contrôle (Play / Pause / curseur de position) permet de naviguer librement dans le temps.
Vous pouvez modifier la couleur et taille des points et lignes.
Replay synchronisé avec les cartes MUF/FoF2

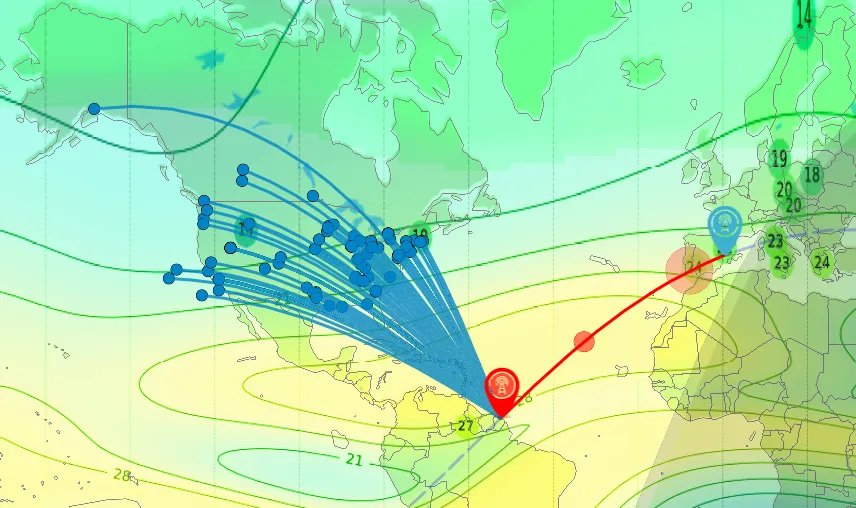

Section intitulée « Replay synchronisé avec les cartes MUF/FoF2 »Pendant le replay, les couches MUF/FoF2 historiques se synchronisent automatiquement avec l’horodatage de chaque QSO. La carte affiche donc les conditions de propagation réelles au moment exact où chaque liaison a été établie.
Cette synchronisation s’appuie sur les archives de carte MUF et foF2. En cas d’indisponibilité des archives aux dates du log, le système affiche la dernière carte disponible.
Vous pouvez commuter entre les couches MUF et FoF2 en cliquant sur le bouton du panneau latéral.
Statistiques par heure
Section intitulée « Statistiques par heure »La vue Log Analysis affiche également un graphe en barres du rythme des QSOs par heure UTC, permettant d’identifier les pics d’activité et les creux dans votre session.
